AOT水体净化设备

一、技术背景
目前,随着经济的不断发展,水污染也越来越严重,水中对人体有害、环境类激素等微量有害化学物质越来越多。常用的单一水处理方法-物理、化学、生物等,对其处理的较为困难,而且不彻底。而双氧水或氯元素氧化都存在下氧化能力不强。如何提高一种综合处理、成本低廉、节能高效的净化系统成为急需解决的技术问题。

本设备所要解决的技术问题总的来说是提供一种设计合理、成本低廉、结实耐用、安全可靠、操作简单、省时省力、节约资金、结构紧凑且使用方便的水体净化设备;详细解决的技术问题以及取得有益效果在后述内容以及结合具体实施方式中内容具体描述。

为解决上述问题,本设备所采取的技术方案是:AOT水体净化设备,包括进口与待处理水连接的水泵以及射流器,水泵的出口与射流器进液口连接,射流器的进气口连接有臭氧发生器,射流器的气液出口连接有混合器的下端进口,混合器的上端出口连接有光触媒反应罐的下端进口,光触媒反应罐的上端出口连接有催化氧化罐的下端进口, 催化氧化罐的上端出口连接有处理后水;
在光触媒反应罐内设置有浸泡在液体中且防水密封的紫光灯,在光触媒反应罐的内壁上设置有二氧化钛层,紫光灯照射在二氧化钛层上,在催化氧化罐内壁上设置有氧化铝层,氧化铝层为蜂窝状结构。

作为上述技术方案的进一步改进:
在射流器的气液出口与混合器的下端进口之间设置有增压泵;在混合器与光触媒反应罐之间设置有顺序阀。
还包括冷干罐与制氧机;制氧机经冷干罐与臭氧发生器进口连接。
制冷机、冷干罐与臭氧发生器依次通过管路串联。
在制冷机与冷干罐之间设置有第二流量阀。
在安全阀与射流器之间连接有第一流量阀。
在射流器的气液出口设置有单向阀。
在水泵与射流器之间连接有安全阀。
在混合器内竖直设置有螺旋上升结构的螺旋芯轴,在混合器内壁上设置有与螺旋芯轴旋向相同且螺距相同的螺旋片。

一种水体净化工艺,借助于上述的水体净化设备,具体包括以下步骤:
A:气液混合步骤,待处理水经过水泵进入射流器,臭氧经臭氧发生器进入射流器,射流器将待处理水与臭氧混合后通过单向阀送出气液混合体;
B:增压臭氧净化步骤,设定调整顺序阀的压力并高于大气压强,气液混合体混合器内混合反应,并从螺旋通道内螺旋上升;
C:光触媒净化步骤:顺序阀流出的液体进入光触媒反应罐,浸泡在液体中的紫光灯照射二氧化钛层, 紫外线照射与二氧化钛催化双重净化液体;
D:流出步骤C后的液体进入催化氧化罐,通过蜂窝状氧化铝层进行催化氧化净化,最后将水排放到处理后水。

采用上述技术方案所产生的有益效果在于:
1.污水中难降解的有机物快速与羟基自由基发生反应,将大分子高分子的有机物反应形成小分子化合物直至生成二氧化碳,导致的结果是快速降低水中的COD指标、或快速改善BOD/COD数值,从而提高污水的可生物降解能力;
2.将水中的低价磷离子氧化为高价磷酸根离子,磷酸根离子与水中的钙离子结合形成磷酸钙沉淀,降低了水中的磷含量;
3.由于影响氨氮指标的高分子化合物或蛋白质等同样被羟基自由基氧化,从而降低了氨基指标;
4.由于引起恶臭的含硫化合物被羟基自由基氧化,形成三氧化二硫或三氧化硫,溶于水形成硫酸盐或亚硫酸盐,从而使得水体快速除臭;
5.催化氧化水中的络合物或螯合物,羟基自由基与重金属离子反应结合形成难溶的重金属氢氧化物沉淀,方便回收与分离,有利于水中重金属污染的消除;
6.羟基自由基可以快速灭杀藻类,菌类,使得水无毒、无害化。
本设备的有益效果不限于此描述,为了更好的便于理解,在具体实施方式部分进行了更佳详细的描述。
附图说明

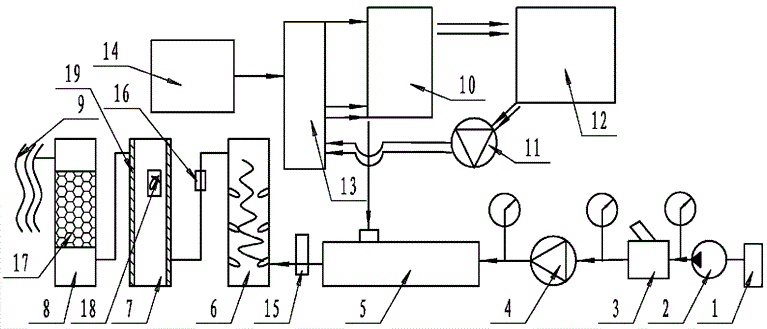

图1是本设备的结构示意图。


其中:1、待处理水;2、水泵;3、安全阀;4、第一流量阀;5、射流器;6、混合器;7、光触媒反应罐;8、催化氧化罐;9、处理后水;10、臭氧发生器;11、第二流量阀;12、制冷机;13、冷干罐;14、制氧机;15、增压泵;16、顺序阀;17、氧化铝层;18、紫光灯;19、二氧化钛层。
